Laserové svařování je metoda vhodná pro svařování různých materiálů (ocel, vysoce legovaná ocel, hliník, měď a další slitiny...), ale zejména tenkých plechů (přibližně 3 až 4 mm). Broušení a další úpravy svaru nejsou nutné - svar je estetický a pevný. V porovnání s jinými metodami svařování je proto laserové svařování také rychlejší, a tedy efektivnější. Deformace svařovaného materiálu je minimální, protože tepelně ovlivněná zóna je menší. I u této metody je však třeba dbát na ochranu očí a těla - doporučujeme svářecí kuklu s laserovým filtrem.V tomto článku porovnáváme dva typy laserových svářeček s různými typy chlazení, MAX-T MOST s plynovým chlazením a XTW MOST s chlazením kapalinou.
Svařování laserem s přídavným materiálem
Kdy se rozhodnout pro laserovou svářečku
Laserové svařování se díky svým výhodám (rychlost, estetické svarové spoje, minimální deformace materiálu) používá také pro svařování tenčích plechů a dlouhých svarů. Ideální využití laserového svařování je například při výrobě nerezového nábytku, nádrží, bazénů apod. Výrobci v parametrech laserových svářeček často uvádějí hodnoty průvaru až 8 mm. Ze zkušeností našich techniků však víme, že ideální je použití laseru na materiály o tloušťce přibližně 1 - 4 mm. Pro silnější materiály je vhodnější metoda MIG/MAG (např. pulzní svářečka MIG/MAG, kde při svařování nevznikají téměř žádné rozstřiky).
Estetický svar laserem
V naší nabídce si můžete vybrat ze dvou typů laserových svářeček s různým chlazením (vzduchem nebo kapalinou). Pokud máte pochybnosti o tom, zda byste laser využili pro konkrétní projekt, neváhejte nás kontaktovat a poradit se s naším laserovým specialistou. Rádi vám předvedeme výhody laserového svařování a vyzkoušíme laser přímo na vašich výrobcích.
Přenosná laserová svářečka MAX-T65 MOST chlazená plynem
O výhodách laserového svařování oproti jiným metodám nelze pochybovat. Důležitým parametrem je však také typ chlazení. Řada MAX-T MOST (MAX Photonics) přináší mobilní, plynem chlazené laserové svářečky. Výhodou tohoto typu laserových svářeček je, že jsou přenosné a podstatně lehčí. Například model MAX-T65 váží přibližně 39 kg. Plynem chlazené svářečky také není třeba doplňovat chladicí kapalinou, což v konečném důsledku také snižuje jejich hmotnost a nároky na údržbu.
MAX-T65 MOST - přenosná laserová svářečka s externím podavačem drátu
Různé modely MAX-T MOST s výkonem až 1500 W a lehkou svářecí pistolí
Laserové svářečky MAX-T MOST jsou k dispozici ve třech modelech s různým výkonem:
- výkon 800 W (MAX-T35), příkon 3000 W, maximální tloušťka svaru do 3,5 mm (ocel, nerezová ocel),
- výkon 1200 W (MAX-T45), příkon 4500 W, maximální tloušťka svaru do 4,5 mm (ocel, nerezová ocel),
- výkon 1500 W (MAX-T65), příkon 6000 W, maximální tloušťka svaru do 6,5 mm (ocel, nerezová ocel).
Další výhodou MAX-T je elegantní a lehká laserová svářecí pistole. Váží pouhých 680 g, což usnadňuje a urychluje práci (u laserů chlazených kapalinou je pistole výkonnější no obtížněji se s ní pracuje). MAX-T má kompaktní oddělený podavač drátu, do kterého lze vkládat cívky jako u běžných svářeček MIG/MAG o průměru 0,8 - 1,6 mm. V základním menu se synergií lze zvolit více materiálů - např. nerezovou ocel, konstrukční ocel, zinek, hliník nebo měď.
Laserová svařovací pistole pro svářečku MOST MAX-T
Snadné spuštění a okamžitý provoz bez čekání
Uvedení do provozu je velmi jednoduché - po správném připojení plynu, připojení podavače a zapnutí svářečky si svářečka sama reguluje plyn. U svařovacích strojů řady MAX-T není třeba čekat na zahřátí svářečky (na správnou teplotu chladicí kapaliny) - svářečky jsou schopny bezproblémového provozu při teplotách od 10 do 40 °C, čímž se výrazně zkracuje doba přípravy před svařováním. Plynem chlazené laserové svářečky jsou testovány nepřetržitě po dobu 12 hodin při zatížení s 99% výkonem. I přes tento typ chlazení je tedy lze provozovat po celou pracovní směnu.
Kapalinou chlazený laser XTW 1500 MOST
Laserové svářečky řady XTW dodává výrobce MOST v nejvyšší možné konfiguraci (laserová svářečka s dvouosou laserovou svářecí pistolí, vestavěným chladičem, externím podavačem drátu a stabilizátorem napětí).
Laserová svářečka XTW 1500 MOST s externím podavačem drátu
Kapalinou chlazené modely laserů do 2000 W
Z hlediska výkonu jsou kapalinou chlazené laserové svářečky XTW MOST k dispozici ve dvou verzích:
- výkon 1500 W (XTW 1500), maximální tloušťka průvaru do 4 mm,
- výkon 2000 W (XTW 2000), maximální tloušťka průvaru do 5 mm
Spuštění a ruční nastavení laserové svářečky XTW bez synergie
Uvedení do provozu je o něco delší než u vzduchem chlazené laserové svářečky. Stabilizátor napětí slouží k ochraně svářečky v případě neočekávaného kolísání napětí v síti. Jeho zapnutí před samotným spuštěním svářečky je proto velmi důležité. Před zapnutím zdroje je nutné zkontrolovat správnou teplotu - na chladiči je přednastavená teplota, pokud je nízká, je třeba aby chladič svářečku zahřál. Je také nutné zkontrolovat a případně doplnit chladicí kapalinu (její stav lze zkontrolovat na drážce).
Svářečka XTW má samostatný podavač drátu, do kterého je také možné vkládat cívky drátu jako u svářeček MIG/MAG o průměru 0,8 - 1,6 mm. Tloušťku materiálu lze nastavit od 1 mm do 3,5 mm. Menu postrádá synergii - všechna nastavení se nastavují ručně podle vlastních preferencí. Nastavení je však možné uložit a použít nastavené parametry pro další svařování. Základní parametry (materiál, tloušťka, rychlost posuvu) je možné nastavit také přímo na laserové svářecí pistoli.

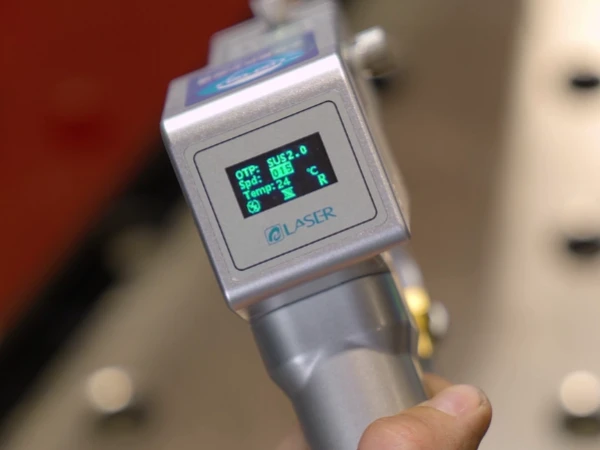

Laserová svářecí pistole pro svářečku MOST XTW s nastavením parametrů přímo z rukojeti
Srovnání laserů MAX-T a XTW MOST
| Technické parametry |
|
|
|---|---|---|
| XTW 1500 MOST | ||
| Výkon laseru | 1500 W | 1500 W |
| Chlazení | plynem | kapalinou - aktivní chladič s nuceným oběhem kapaliny |
| Hmotnost | 39 kg | 250 kg |
| Synergie | ano | ne (ruční nastavení s možností zapamatování) |
| Podavač drátů | Externí, 4 kladky | Externí, 4 kladky |
| Průměry drátů | 0,8 - 1,6 mm | 0,8 - 1,6 mm |
| Hloubka průvaru (tloušťka materiálu) | > 6,5 mm | > 4 mm |
| Ovládání z laserové svářecí pistole | ne | ano |
| Před svařováním je třeba počkat na zahřátí svářečky | ne | ano |
| Délka hořáku | 5,6 m | 8 m |
| Cena (srovnání modelů s se stejným výkonem 1500 W) | do 520 000 Kč | cca 300 000 Kč |
Bezpečnost při laserovém svařování
Laserové svařování vyžaduje zvýšené nároky na bezpečnost. Pro laserové svařování nestačí obyčejná svářečská kukla - je třeba použít kuklu s přídavným filtrem, který je odolný proti laserovému záření a odrazu laserového paprsku. Kukla pro laserové svařování má přídavné sklo o tloušťce 6 mm, které filtruje laserové paprsky. Existují také laserové brýle, které však ve srovnání s kuklou nechrání celý obličej, což může být při odrazu laserových paprsků nebezpečné.
Pro zvýšení bezpečnosti je také nutné mít správně zapojenou bezpečnostní pojistku, používat ochranný oděv určený pro laserové svařování a dbát na ochranu pracoviště (například přidáním svářečských zástěn proti odraženým laserovým paprskům). Řada laserů MAX-T má také funkci zvýšené ochrany - je možné připojit kabel, který přeruší kontakt a zajistí vypnutí svářečky při otevření dveří na pracoviště.
Bezpečnost při laserovém svařování je nejdůležitější - obyčejná kukla nestačí!
Přídavné materiály a spotřební díly pro laserové svařování
S laserovou svářečkou je možné svařovat s přídavným materiálem (používají se stejné dráty jako pro svařování metodou MIG/MAG), ale také bez přídavného materiálu. Při laserovém svařování se spotřebovává mnohem méně spotřebního materiálu - k dispozici jsou také špičky pro různé typy svarů (koutové svary, tupé svary a další). Dalším spotřebním materiálem je ochranné sklo čočky, které se při nesprávné manipulaci může poškodit. Někdy však postačí vyčištění a výměna není nutná.
Jaký typ laseru zvolit?
Laserové svařování je vhodné zejména pro tenké materiály (do cca 4 mm). Plynem chlazené laserové svářečky MAX-T mají oproti kapalinou chlazeným výhodu v nižší hmotnosti a také v lehčí laserové svářecí pistoli. Tyto přenosné laserové svářečky se vyznačují také synergií. Ve srovnání s kapalinou chlazenými svářečkami není třeba čekat, až chladicí kapalina dosáhne správné teploty, což výrazně zkracuje dobu přípravy před svařováním. Řada XTW kapalinou chlazených laserů se naproti tomu dá ovládat přímo ze svářecí pistole, nabízí vyšší konfiguraci výkonu 2000 W a je také cenově atraktivnější. Nevýhodou je však především horší přenositelnost a chybějící synergie.
Pokud stále váháte, zda je pro vás laserové svařování vhodné, neváhejte nás kontaktovat, rádi vám poradíme a doporučíme vhodné řešení pro vaši výrobu. Výhody laserového svařování oproti konvenčním metodám jsou jasné (rychlost, pěkné svary, minimální deformace materiálu). Jak by řekl náš technologický specialista Aďo - „Laser je rychlejší, nemusíme to brousit a nebude se to kroutit :)“.
Jana B.
